Radarové snímky - nápověda

Radarové snímky znázorňují místa, na kterých se vyskytují srážky. Na území České republiky se nacházejí dva radary na vrcholech Praha v Brdech a Skalky u Protivanova na Drahanské vrchovině. Dosah radarů je 250 km. Odhad intenzity srážek se znázorňuje pomocí barevné stupnice.

Snímání

Radar vysílá elektromagnetické vlnění o délce 2 - 10 cm v krátkých pulzech s vysokým okamžitým výkonem. Vlnění následně dopadne na vodní kapky nebo ledové krystaly v oblačnosti a odrazí se zpět k radaru (anténě). Radar data zpracuje a zjistí vertikální mohutnost oblaku, rychlost postupu oblačnosti a množství vodních kapek na daném místě v oblaku. Meteorologické radary ovšem nejsou přesné, slouží spíše pro orientační určení intenzit srážek a jejich rozložení. Radary nepřesně zohledňují vyšší úhrny srážek na horách, srážky nedopadající na zemský povrch (srážky, které se při cestě z oblaku vypaří) a občas zobrazují pozemní cíle (odrazy od terénu, letadel). Pro přesné určení úhrnu srážek se používají meteorologické stanice, kterých je na území České republiky přes stovku.

Určení intenzity srážek

Intenzita srážek je závislá na hodnotách radarové odrazivosti [dBZ] (na radarovém snímku jednotlivé barvy).

IntenzitaBarva [dBZ]Srážkové úhrnyProjev
Slabéfialová, modrá
(4 dbz až 16 dbz)
pod 0,5 mm/hMrholení, kapání
Středně silnézelená
(20 dbz - 32 dbz)
kolem 4 mm/hDéšť, je potřeba deštník, silnice jsou lesklé
Silnéžlutá, oranžová
(36 dbz - 44 dbz)
kolem 10 mm/hSilný déšť
Velmi silnéčervená
(48 dbz - 56 dbz)
kolem 70 mm/hPřívalový déšť, bouřky, hrozí škody na majetku
Extrémníbílá
(60 dbz)
nad 100 mm/hVětšinou krupobití
U sněžení je přepočet jiný - zelená a žlutá barva značí intenzivní sněžení

Více informací o radarových snímcích naleznete v níže uvedených článcích.

Radar

Průvodce sledováním srážek pomocí radaru

Díky moderním aplikacím v mobilních telefonech a rozšíření internetu je sledování srážek pomocí meteorologických radarů velmi oblíbená činnost všech, kterým výskyt srážek může zkomplikovat jejich aktivity.

Bouřky na radaru

Jak sledovat bouřky pomocí radaru

Mezi základní metody, které s používají ke sledování a nowcastingu bouřek, patří distanční sledování bouřek pomocí meteorologických radarů. Jejich časové i prostorové rozlišení totiž umožňuje zjistit o bouřkách celou řadu informací.

Radar - sněžení

Jak sledovat sněžení pomocí radaru

Platí, že čím je sníh sušší, tím menší odrazivost bude vykazovat. Na druhou stranu, když dochází při pádu sněhových vloček k zemi k pronikání do teplejších vrstev vzduchu, zpravidla postupně roste i vlhkost sněhu, což se projeví i nárůstem intenzity odrazivosti.

Radar - Brdy

Na vrcholu Praha v Brdech vznikají radarové snímky

Na našem území jsou umístěny dva meteorologické radary. První se nachází na vrcholu Praha v Brdech a druhý na vrcholu Skalky u Protivanova na Drahanské vrchovině. Dominantou vrcholu Praha je právě meteorologická věž radaru. Stavba je i s radarem vysoká 56 metrů a tyčí se tak do výšky 916 m n. m.

Galerie radarových snímků

Chyby na radarových snímcích

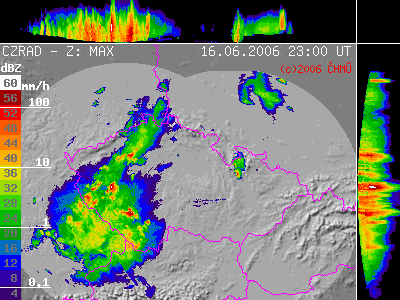

Radarový snímek
V jihozápadních Čechách jsou vidět malé buňky většinou zelené nebo žluté - jedná se o chybu radaru (buňky jsou ostře ohraničené, je jich moc).
Radarový snímek
Stejná chyba jako u předchozího obrázku při přechodu tlakové níže Kyrill přes Evropu (Česko sužoval orkán).
Radarový snímek
V Bavorsku a na Slovensku jsou vidět jakési trojúhelníky (šipky) - opět se jedná o chybu (nepřirozený tvar, nulový pohyb, ostré ohraničení)
Radarový snímek
Temná oblast na Moravě - jedná se o výpadek radaru Skalky.

Silné bouřky

Radarový snímek
V Rakousku je bíle vyznačeno krupobití doprovázené silnou bouřkou.
Radarový snímek
Na Moravě jsou červeně vidět silné bouřky.
Radarový snímek
Silná bouřka v jihozápadních Čechách.

Sněžení

Radarový snímek
Na Moravě je vidět silné sněžení.

Zdroj obrázků: Český hydrometeorologický ústav
